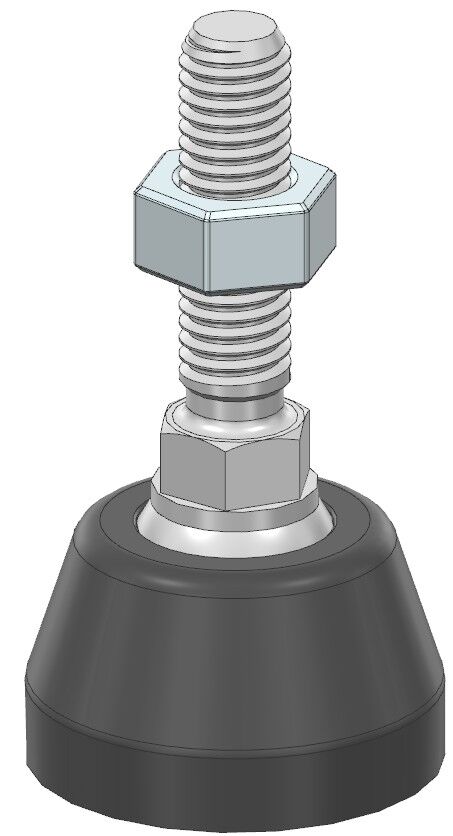

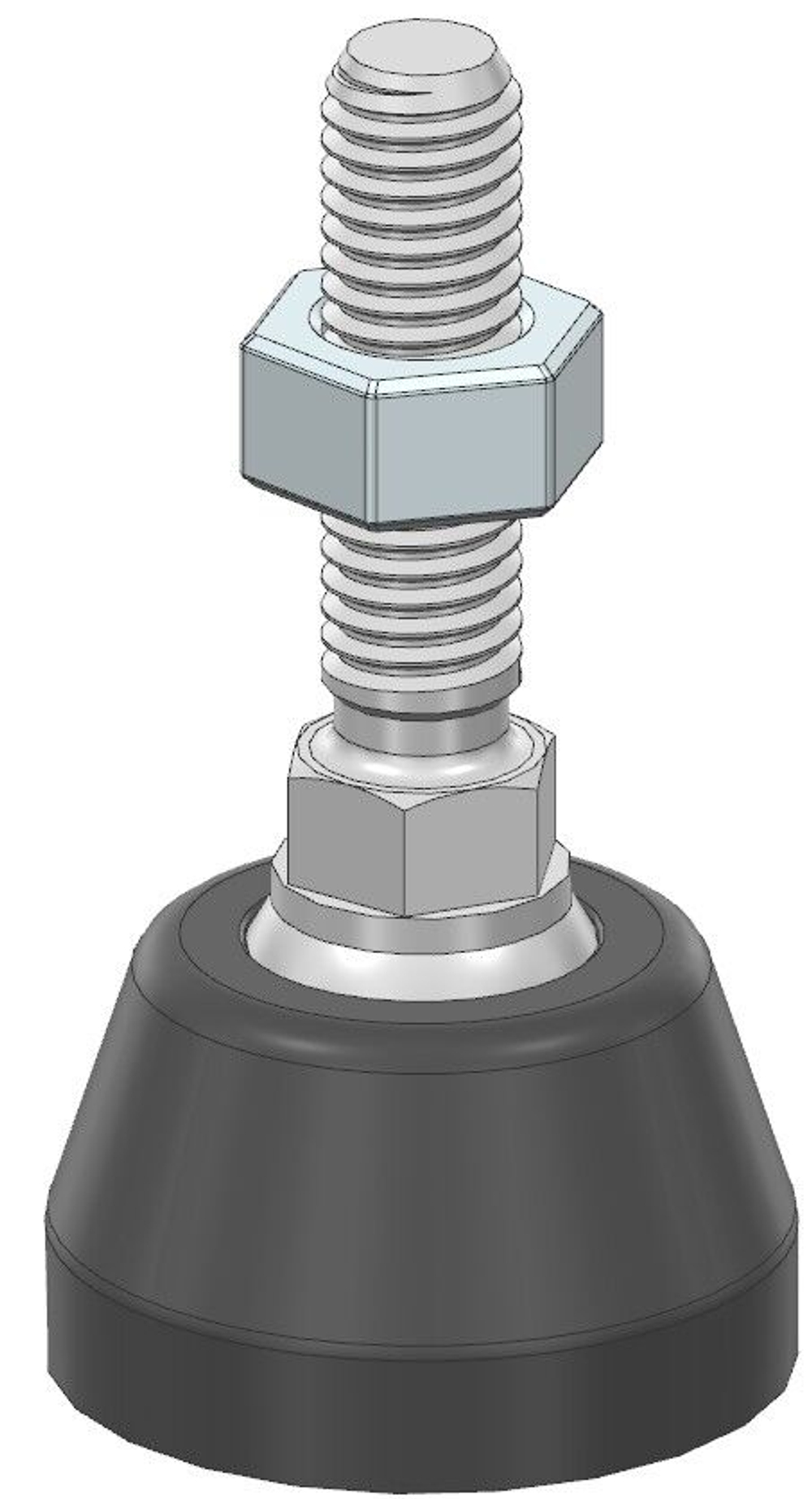

Опора шарнирная WB 91400 предназначена для использования в качестве опорного элемента каркаса верстака или подиума под сантехническое оборудование. Отличается возможностью регулировки по высоте и угловым отклонением, что позволяет точно выставить конструкцию по уровню на любом основании.
Шарнирная конструкция обеспечивает компенсацию неровностей пола и удобство настройки, а надёжная фиксация шпильки исключает вырывание опоры при горизонтальных нагрузках.

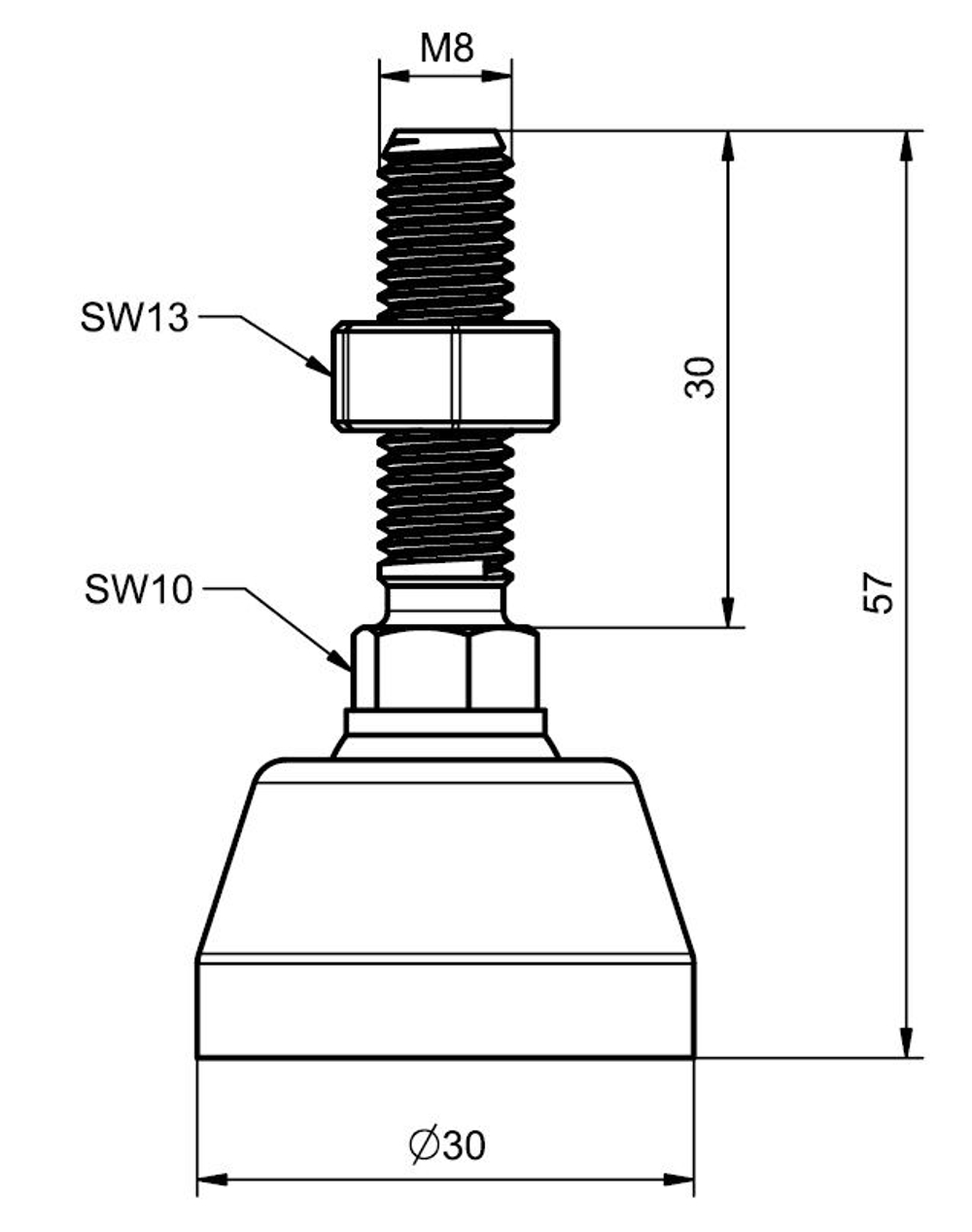

Технические характеристики
| Параметр | Значение |
|---|---|
| Максимально допустимая нагрузка | 350 кг |
| Диаметр отверстия в профиле | Ø11 мм |
| Резьба | M8 |
| Длина резьбы | 30 мм |
| Диапазон регулировки по высоте | 15 мм |
| Угловая регулировка | Отклонение от вертикали до 20° |
Монтаж опоры шарнирной WB 91400

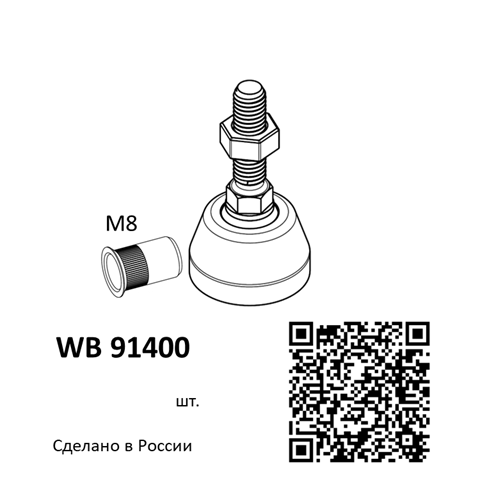

Для использования опоры в качестве элемента каркаса верстака или подиума под сантехническое оборудование необходима надёжная фиксация шпильки от вырывания при горизонтальной нагрузке. Для этого применяются резьбовая заклёпка WB 90444 и контргайка М8.
- В профиле сверлится зенкованное отверстие Ø11 мм.
- Резьбовая заклёпка расклёпывается при помощи заклёпочника.
- Опора WB 91400 с контргайкой М8 вкручивается в резьбовую заклёпку на нужную высоту.
- Положение фиксируется затяжкой контргайки М8.

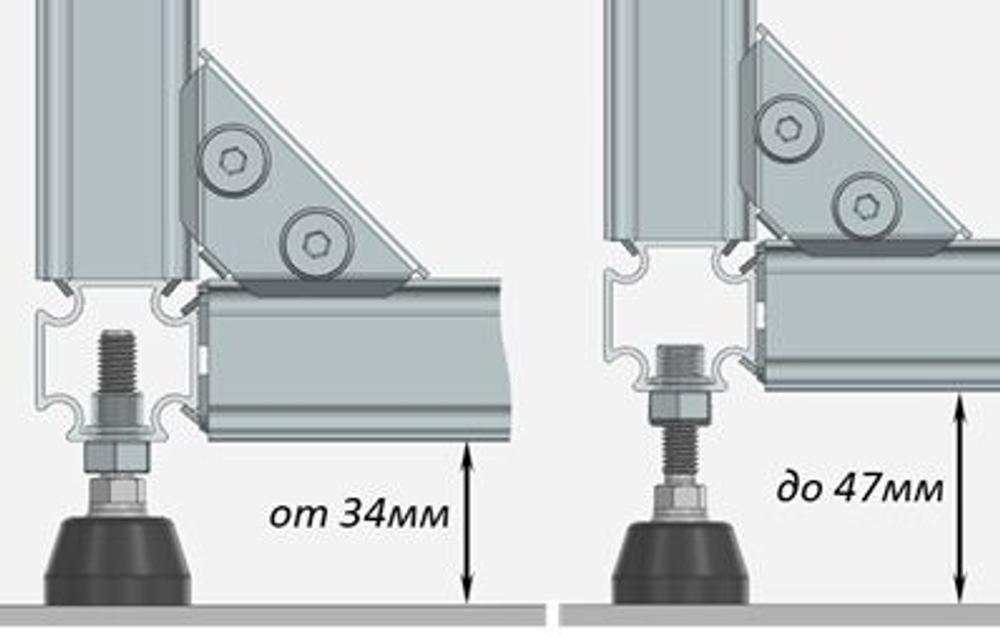

Регулировка по высоте
- Ослабить контргайку М8 гаечным ключом SW13.
- Выставить ножку на нужную высоту гаечным ключом SW10.
- Затянуть контргайку М8 обратно.
Резьбовая заклёпка М8 WB 90444 надёжно зафиксирована от проворота в профиле за счёт рифлёной шейки, что обеспечивает стабильность положения опоры в процессе эксплуатации.
В комплектацию опоры входит противоскользящая подкладка, которая может быть закреплена в основании опоры для предотвращения смещения конструкции.
Логистические параметры
| Параметр | Значение |
|---|---|
| Упаковка | Полиэтиленовые пакеты по 10 шт, картонные коробки по 40 шт |
| Количество в коробке | 40 шт |
| Габариты коробки | 200 × 130 × 100 мм |
| Объём коробки | 0,0026 м³ |
| Вес коробки | 1,77 кг |
Преимущества
- Высокая несущая способность. Выдерживает нагрузку до 350 кг, подходит для тяжёлого сантехнического оборудования.
- Точная настройка. Регулировка по высоте и угловое отклонение до 20° позволяют выставить конструкцию по уровню.
- Надёжная фиксация. Контргайка и рифлёная шейка заклёпки исключают проворот и вырывание шпильки.
- Устойчивость на поверхности. Противоскользящая подкладка предотвращает смещение опоры.
